Show Room
弊社Show RoomにてSVSiのシステムを常設しております。
システムご検討の際はお問合せください。

SVSiデモンストレーション

タッチパネルを使って、NX MasterからNシリーズコントローラ(SC-N8001)とデコーダ(NMX-DEC-N2222)4台へコマンドを送信します。 シームレスに映像が切り替わります。Nシリーズコントローラを使用することで容易にビデオウォールを設定することができます。


Windowingプロセッサ
  • 画面のレイアウトは自由にプリセット可能です。
3 Stack
PinP
4画面

Show Room SVSi/関連機器

機器ラック
4面マルチモニター

機器リスト

品名 型番 数量 備考
N2000シリーズエンコーダ NMX-ENC-N2122 5 ラック内4台/卓上1台
NMX-ENC-N2135 3 ラック内
N2000シリーズデコーダ NMX-DEC-N2222 6
Nシリーズコントローラ SC-N8001 1 ラック内/ビデオウォール
Windowingプロセッサ NMX-WP-N2510 1 ラック内
オーディオトランシーバ NMX-ATC-N4321 1 ラック内
タッチパネル MST-1001 1
マスターコントローラ NX-3200 1 ラック内
パワーディストリビュータ 1 ラック内
ブルーレイ 1 ラック内
メディアプレーヤー Alcon 1 ラック内
ノートパソコン 1
21インチモニター 4 ビデオウォール
55インチディスプレイ 1
プロジェクター 1
ラインスピーカ 1 ラック内

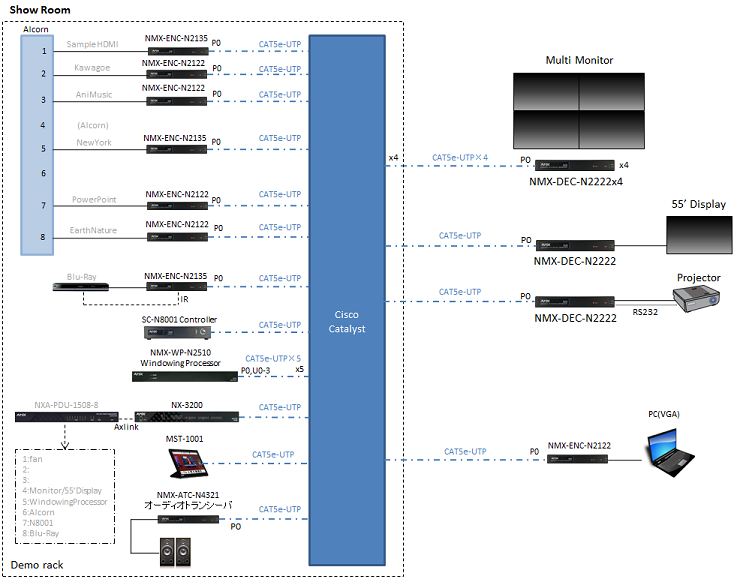

システム系統図
