デジタルスイッチャー

スモールオフィス・ホームオフィスなど、働き方の多様性に注目が集まる中、AVシステムの形態も変わりつつあります。ユニークな特長を持つAMXのスイッチャーは、トレンドのオフィスデザインに合わせ、ラインナップからお選びいただけます。

中会議室向け
INCITEシリーズ テーブル設置 一体型 2画面マルチ出力 HDBaseT出力ポート有
小会議室向け
CTCシリーズ テーブル/ディスプレイ設置 分割型 1画面シングル出力 HDBaseTによる分割
VPXシリーズ テーブル設置 一体型 1画面シングル出力 HDBaseT出力ポート有
大会議室向け
DVXシリーズ ラック/ワゴン設置 一体型 2-4画面マルチ出力 HDBaseT出力ポート有

CTCシリーズ コネクティビティ&トランスポートキット

CTC-1402はTV会議システムなどのベースとなるルームPC側と、持ち込みPC側の2箇所に分散配置するユニークなデザインのスイッチャーです。テーブル下に設置でき、システムラックを必要としません。フロントボタンやタッチパネルからの操作のほか、オートモードではPCを接続するだけで自動的に映像を切り替えることができます。例えば常時はTV/Web会議用のルームPCをスタンバイ表示しておき、持ち込みPCを接続するだけで、素早く表示を切り替え、ローカルな会議を始めることが出来ます。

 ラインナップ

■CTC-1402 カンファレンシングCTキット
・4K60 4:4:4
・CTC-1402TX-1×HDMI IN,1×DP IN,1×VGA IN,1×USB-C IN,1×HDBaseT
・CTC-1402RX-1×HDMI IN,1×HDBaseT IN,1×HDMI OUT

   <CTC-1402TX>       <CTC-1402RX>


■CTP-1301 プレゼンテーションCTキット
・4K30
・CTP-1301TX-2×HDMI IN,1×VGA IN,1×HDBaseT OUT
・CTP-1301RX-1×HDMI IN,1×HDBaseT IN,1×HDMI OUT

   <CTP-1301TX>       <CTP-1301RX>

 CTC-1402 システム例



CTC-1402の製品リーフレットは こちら

VPXシリーズ プレゼンテーションスイッチャー

VPXシリーズは、低価格ながらもスケーラーやコントロール機能を搭載したコストパフォーマンスに優れたスイッチャーです。テーブル下に設置でき、システムラックを必要としません。また出力はローカル出力のほか、HDBaseTでケーブルを延長することができます。操作はフロントパネルのほか、オートモードにより、PCを接続するだけで自動的に映像を切り替えることが出来ます。

 ラインアップ

■VPX-1401(4×1 : 3×HDMI IN, 1×VGA IN, 1×HDMI OUT, 1×HDBaseT OUT)
・4入力1出力のスイッチング     ・HDBaseTによる延長出力
・4K60 4:4:4/HDCP2.2サポート   ・USB2.0の延長接続
・スケーラー出力          ・ コントロールの延長接続





■VPX-1701(7×1 : 5×HDMI IN, 2×VGA IN, 1×HDMI OUT, 1×HDBaseT OUT)
・7入力1出力のスイッチング    ・HDBaseTによる延長出力
・4K60 4:4:4/HDCP2.2サポート  ・USB2.0の延長接続
・スケーラー出力         ・ コントロールの延長接続





VPX接続例




VPXの製品リーフレットは こちら

INCITE シリーズ  4K60 オールインワンスイッチャー

INCITEシリーズはAMXのスイッチャーに、BSS,dbx,Crownのオーディオ技術を搭載しています。映像系の特長として、上下左右のシフトやピクチャーインピクチャーなど様々なコンフィグレーションを可能にするスケーリング機能や、シームレスな切り替えで、ライブプレゼンテーションを効果的に演出するトランジッションエフェクト機能を有します。また、4K60 4:4:4及びHDCP2.2をサポートするとともに、それ以下のバージョンの映像入力にもフレキシブルにスケーリング対応します。音声系の特長として、各チャンネルごとの10-バンド・パラメトリックEQ、入力ゲインコントロール、バリアブルコンプレッサー、そしてフォードバックコンプレッションなどの先進的なDSPを搭載しています。

incite

 特 長

  • 4K60 4:4:4サポート
  • HDMI2.0/HDCP2.2
  • スケーリング映像出力
  • ウィンドウイングエフェクト
  • DSP by BSS
  • dbx AFS(フィードバックサプレッション)
  • ディスタンストランスポート
  • DriveCore by Crown パワーアンプ(NCITE-813A)
  • Netlinxシステムコントローラー(NCITE-813AC)
  • Netlinx ネイティブデバイス(NXシステムコントローラーから制御可能)
  • Web GUI内蔵
  • 独自規格:DXLiteによる長距離伝送

INCITE 搭載テクノロジー DXLite

DXLiteはHDBaset-Lite(Class B対応)を基にしたAMX独自の伝送方式です。コンポジットビデオからHDMI/HDCPまでのマルチフォーマット映像信号と、音声信号、コントロール信号、ICSLan、キーボードマウスなどのUSBデバイス信号(HID)、およびトランスミッターレシーバー用電源を、Cat6A/7 STP LANケーブル1本で70mまで伝送することが出来ます。

incite

 各種ラインナップ

INCITEは4K(4:4:4)をサポートする映像音声スイッチャー「NCITE-813」をベースとしたシリーズで、パワーアンプを搭載した「NCITE-813A」、さらにNXシステムコントローラーを搭載した「NCITE-813AC」からなる3種のモデルで構成されています。
■ NCITE-813
 ベースユニット(1U) 8×1 プレゼンテーションスイッチャー
 (スケーラー、ウィンドウイング機能、PIP/BSS/DSP/dbx AFS,Micミキシング内蔵)
NCITE-813_Front


■ NCITE-813A
 ベースユニット+アンプ(1U)
 (NCITE-813+DriveCoreアンプを搭載 4Ω/8Ω,70V/100Vモードを選択可能)
NCITE-813A_Front


■ NCITE-813AC
 ベースユニット+アンプ+コントローラー(2U)
 (NCITE-813A+NXシステムコントローラー NX-2200相当機能搭載)
NCITE-813AC_Front

INCITEの製品リーフレットは こちら

DVX オールインワンスイッチャー

dvx_guide_1 Enova DVXシリーズはNXシステムコントローラー、マトリクススイッチャー、HDMI延長期、ミキサー、アンプなどの機能を3Uサイズに収めたオールインワンスイッチャーです。映像音声入力数や必要なコントロールポート数等、システムに合わせて最適な機種を選択できます。


DVX搭載テクノロジー DXLink

DXLinkはHDBasetを基にしたAMX独自の伝送方式です。コンポジットビデオからHDMI/HDCPまでのマルチフォーマット映像信号と、音声信号、コントロール信号、ICSLan、キーボードマウスなどのUSBデバイス信号(HID)、およびトランスミッターレシーバー用電源を、Cat6A/7 STP LANケーブル1本で100mまで伝送することが出来ます。

 豊富なインターフェース

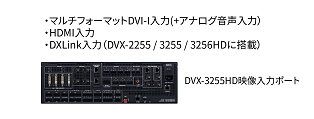

dvx_guide_2 【映像入力部】
HDMIに加えてマルチフォーマット対応DVI-D入力を装備。デジアナ混在のシステムにも柔軟に対応します。 DXLink入力搭載モデルでは離れた場所からの映像ソースの入力にも対応します。
【映像出力部】
出力にはHDMI出力とDXLink出力があります。
DXLink出力は離れた場所へ設置されたプロジェクター、モニターへの信号伝送の際に有力です。
dvx_guide_3 【音声部】
映像とともに入力される音声とは別に、アナログのライン入力及びマイク入力を装備。 内蔵のDSPによりマイク音声のミックスや、チャンネルのイコライジング、ダイナミクスの処理ができます。出力は内蔵アンプからのスピーカー出力、ライン出力が可能です。
【コントローラー部】
NX-2200またはNX-3200相当のコントロールポートを実装。AV機器や周辺設備のコントロールも一筐体で済みます。
EthernetやAXLinkのネットワークにも対応していますので、タッチパネルの接続やコントロールポートの実装も可能です。

 DVX-3250HD接続例

dvx3250_diag

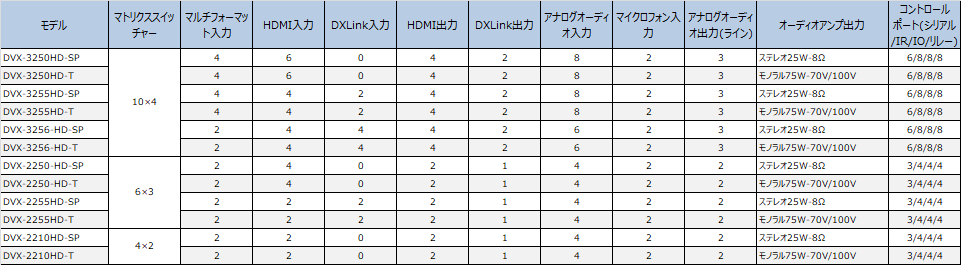

 DVXシリーズ 各モデル仕様一覧
